产品说明

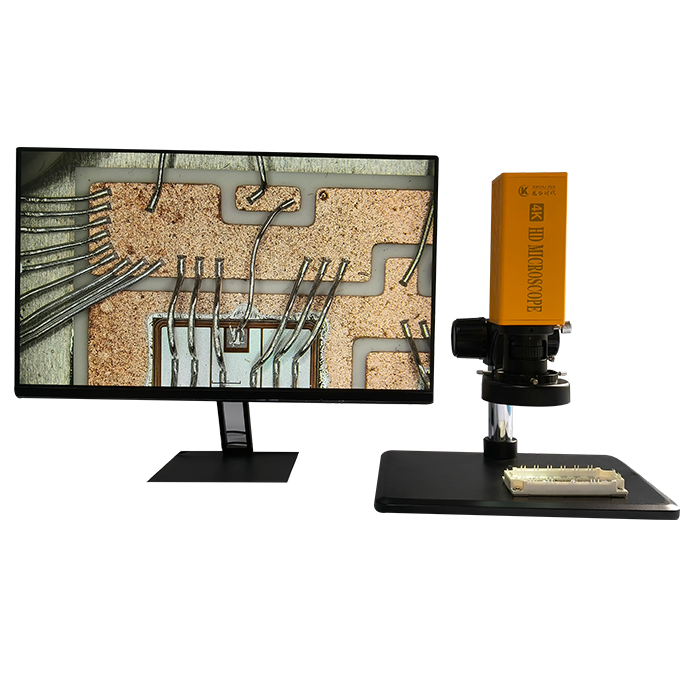

千兆网测量显微系统采用索尼4K830万像素全高清传感器,60FPS高速无拖影,HDMI数字高清输出,外接U盘存储,显微镜相机内部自带LINUX操作系统。千兆网测量显微镜最重要的三个功能是:一、显微镜软件内置超景深图像合成功能,能够有效的将高低不平的产品生成一张高清立体图像;二、网络连接功能,能够同时连接显示器和电脑主机,有效解决传统连接电脑主机显微镜的图像迟钝问题,又能解决公司内部信息保密问题,将采集的图像资料直接保存在电脑中,通过用户局域网进行内部共享;三、高精度的测量功能,精度已达0.5微米的误差范围值;内置图像测量软件,抛开传统的电脑,自由实现拍照、录像、图像回看、图像对比、十字线、注释测量数据、图元保存、数据EXCEL导出、点间距、点线距、线间距、平行线、圆心距、点心距、角度、弧度、圆形、矩形、多边形、折线、圆边距等测量功能,以及智能寻边、局部放大、曝光值、亮度、增益、饱和度、对比度、清晰度、消反光、白平衡、自动曝光等。设计合理,操作简单,可满足大部分用户需求。
镜头采用4K高清zoom lens可变焦距双远心光学设计,具有畸变小、场曲小、景深大、成像逼真等特点,传统镜头测量点位为7个,此款显微镜镜头测量点位增加到11个,增加幅度达57%,可更加方便的测量不同大小的物件。
主要功能 |
||
|
拍照 |
点击按钮后即可将页面拍照存储至存储设备。 |
![]() |
录像 |
点击按钮开始录制,再次点击即可停止录制并存储至存储设备。 |
![]() |
预览 |
点击按钮后跳转至存储设备查看拍照或录像内容。 |
![]() |
设置 |
点击按钮后调出设置功能页面。 |
![]() |
测量 |
点击按钮后可调出测量功能页面 |
![]() |
景深合成 |
点击按钮后调节焦距,将平面照片合成立体图像,达到大景深效果。 |
测量界面说明
|
坐标点:鼠标点击后,在界面中任意一点点击标记,显示坐标值
|
![]() |
圆半径测量:鼠标点击按钮后,在界面中任意一点点击确定圆心,第二次点击确定与圆心距离,测量显示为半径
|
![]() |
两点圆:鼠标点击按钮后,在界面中任意一点点击确定圆周上的点,第二次点击确定与点之间直径距离,测量显示为半径 |
![]() |
三点定圆:鼠标点击按钮后,在界面中任意一点点击确定圆周上的点,第二次点击确定与点之间直径距离,第三次点击在圆周上确定与第二点距离,测量显示为半径 |
![]() |
十字线:鼠标点击按钮后,在界面中任意一点点击标记,显示水平与垂直于点的直线和点的坐标值 |
![]() |
直线:鼠标点击按钮后,在界面中任意一点点击确定起点,第二次点击确定起点与终点距离,测量直线长度
|
![]() |
圆心距:鼠标点击按钮后可选择三种绘圆方法,依照上诉绘圆方法绘圆,测量两圆圆心距离
|
![]() |
同心圆:鼠标点击按钮后,在界面中任意一点点击确定圆心,第二次点击确定与圆心距离,第三次点击确定与圆心距离,测量两圆半径 |
|
折线测量:鼠标点击按钮后,在界面中任意一点点击确定起点,第二次点击确定起点与终点距离并转为新直线起点,测量显示为总长度
|
![]() |
角度测量:鼠标点击按钮后,在界面任意一点点确定起点,第二次点击确定直线,第三次点击确定与第二点之间直线,测量两直线之间夹角角度 |
![]() |
点线距:鼠标点击按钮后,在界面任意一点点击确定起点,第二次点击确定直线,第三次点击确定与直线垂直距离,测量垂直直线长度 |
![]() |
矩形:鼠标点击按钮后,在界面中任意一点点击确定直角位置,第二次点击确定矩形面积,测量矩形所占面积
|
![]() |
曲线测量:鼠标点击按钮后,在界面中任意一点点击确定起点,鼠标经过路径为长度,第二次点击确定終点,测量画线长度 |
![]() |
弧长测量:鼠标点击按钮后,在界面中任意一点点击确定起点,第二次点击确定直线,第三点确定与第二点直线,经过三点孤度大小,测量反正弦函数与半径
|
![]() |
平行线:鼠标点击按钮后,在界面中任意一点点击确定起点,第二次点击确定直线,第三次点击确定平行直线位置,测量两条平行线之间距离 |
![]() |
多边形:鼠标点击按钮后,在界面中任意一点点击确定一角,每点击一次即增加一角,测量多边形所占面积。 |
|
注释:鼠标点击按鈕后,调出选框进行字符注释. |
![]() |
坐标系:鼠标点击按钮后,界面中心为原点,显示水平与垂直于原点的直线,显示刻度 |
![]() |
完成:鼠标点击按钮后,完成当前测量工具的使用。 |
![]() |
删除:点击后,调出删除工具,点击界面测量即可删除 |
![]() |
删除全部:点击后,删除界面所有测量数据 |
![]() |
截屏:点击后,将界面截屏保存至存储空间。 |
|
自动曝光 |
鼠标点击自动设定快门速度和光圈值的开关 |
![]() |
曝光 |
鼠标左右调节快门速度 |
|
||
![]() |
抗闪烁 |
根据市电频率鼠标点击圆框选择抗闪烁频率50Hz或60Hz |
![]() |
复位 |
鼠标点击将页面设置恢复为默认设置 |
![]() |
对比度 |
鼠标左右调整白色画面的亮度来増加对比度 |
![]() |
饱和度 |
鼠标左右调整色彩的鲜艳程度 |
![]() |
亮度 |
鼠标左右调整画面的明亮程度 |
|
锐度 |
鼠标左右调整图像边缘的对比度,最左边为自动 |
![]() |
降噪 |
鼠标左右调整图像降噪,最左边为自动 |
![]() |
红 |
鼠标左右调整图像中三原色红色数值大小 |
![]() |
绿 |
鼠标左右调整图像中三原色绿色数值大小 |
![]() |
蓝 |
鼠标左右调整图像中三原色蓝色数值大小 |
![]() |
色温 |
鼠标左右调整发射的光的颜色时的温度 |
![]() |
放大 |
鼠标点击按钮放大画面中图像 |
![]() |
水平镜像 |
鼠标点击按钮图像水平对称翻转 |
|
单色图像 |
鼠标点击按钮将彩色图像转换为高质量黑白图像 |
![]() |
HDR |
鼠标点击按钮开启高动态范围图像模式 |
![]() |
缩小 |
鼠标点击按钮缩小画面中图像 |
![]() |
垂直镜像 |
鼠标点击按钮图像垂直对称翻转 |
![]() |
图像静止 |
鼠标点击按钮将画面中图像静止 |
![]() |
图像对比 |
鼠标点击按钮将图像与拍照图片进行对比 |
![]() |
选择网格 |
鼠标点击按钮选择网格图层,共八个图层选择 |
![]() |
网格开关 |
鼠标点击按钮进行网格开关 |
|
复位网格 |
鼠标点击按钮复位当前图层网格 |
![]() |
保存网格 |
鼠标点击按钮保存当前图层网格 |
![]() |
选择线 |
鼠标点击按钮选择线条,横线八条,竖线八条,共十六条 |
![]() |
线开关 |
鼠标点击按钮进行所选线条开关 |
![]() |
线色 |
鼠标点击按钮改变所选线条颜色,共九种颜色选择 |
![]() |
线宽 |
鼠标点击按钮改变所选线条粗细,共四种粗细选择 |
