产品说明

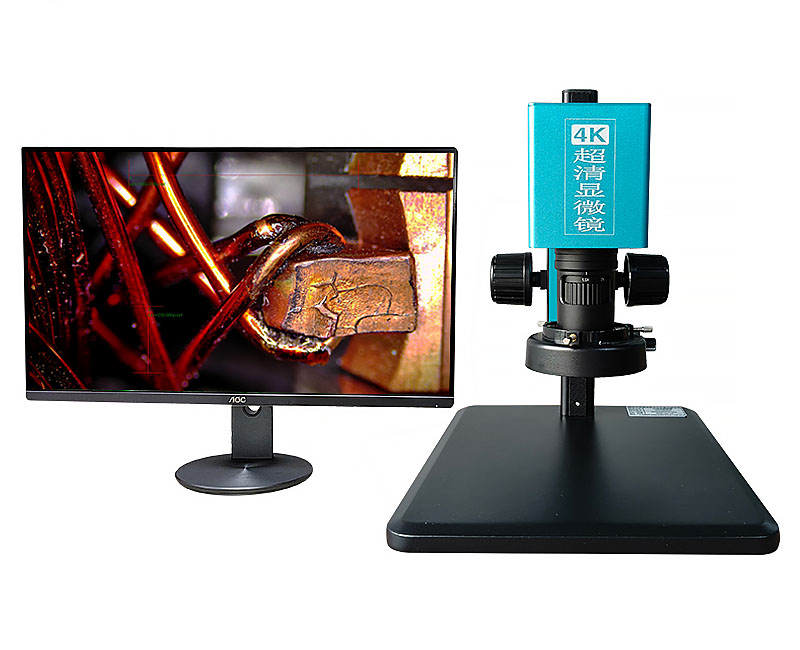

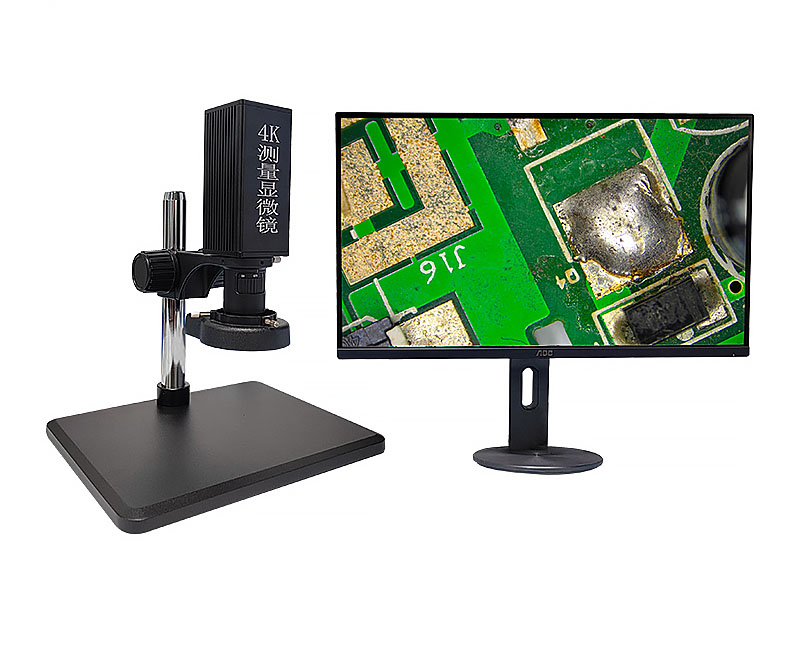

全高清测量显微镜系列采用Hisilicon4K（分辨率3840*2160即800万像素）全高清成像，60FPS高速无拖影，HDMI数字高清输出，外接U盘存储，显微镜系统内部自带LINUX操作系统，内置图像测量软件，抛开传统的电脑，自由实现拍照、录像、图像回看、图像对比、十字线、注释测量数据、图元保存、数据EXCEL导出、点间距、点线距、线间距、平行线、圆心距、点心距、角度、弧度、圆形、矩形、多边形、折线、圆边距等测量功能，以及智能寻边、局部放大、曝光值、亮度、增益、饱和度、对比度、清晰度、消反光、白平衡、自动曝光等。设计合理，操作简单，可满足大部分用户需求。
镜头采用4K高清zoom lens可变焦距双远心光学设计，具有畸变小、场曲小、景深大、成像逼真等特点，传统镜头测量点位为7个，此款显微镜镜头测量点位增加到11个，增加幅度达57%，可更加方便的测量不同大小的物件。
标定数据由管理员控制，避免其他无关人员将标定数据误删除，有效保持测量数据的完整性和一致性。
此款显微镜分为三种规格：一是常规大景深视频测量，二是三维二维切换观察，三是用于显示器ITO线路的检测。
主要功能
`
拍照
点击按钮后即可将页面拍照存储至存储设备。
录像
点击按钮开始录制，再次点击即可停止录制并存储至存储设备。
预览
点击按钮后跳转至存储设备查看拍照或录像内容。
设置
点击按钮后调出设置功能页面。
测量
点击按钮后可调出测量功能页面
|
光学系统规格 |
光学镜头 |
0650A |
|
光学变倍比 |
1:8.33 |
|
|
物镜倍率 |
0.6X-5.0X |
|
|
摄像目镜倍率 |
0.5X |
|
|
光学倍率 |
0.3X-2.5X |
|
|
视频放大倍率 |
27X-225/30-250X |
|
|
视野范围 |
2*3.5-13.7*24.5mm |
|
|
工作距离 |
80mm |
|
|
中心距 |
120mm |
|
|
CCD系统规格 |
分辨率 |
3840*2160P |
|
传感器尺寸 |
索尼1/2 |
|
|
像元尺寸 |
3.75微米*3.75微米 |
|
|
数据位数 |
12BIT |
|
|
曝光方式 |
逐行曝光 |
|
|
HDR |
三级增强 |
|
|
SE |
三级边缘增强 |
|
|
白平衡 |
手动/自动 |
|
|
对焦方式 |
手动 |
|
|
输出帧率 |
60fps |
|
|
输出方式 |
HDMI数字高清 |
|
|
输出色彩 |
彩色/黑白 |
|
|
电源输出 |
12V1A |
|
|
固定支架系统规格 |
调焦镜架 |
粗动调焦手轮，调焦手轮松紧可调，升降行程0-105mm |
|
力臂式支架 |
50*60*300mm |
|
|
工作平台 |
320*285*32mm |
|
|
照明系统规格 |
外接式光源 |
LED环形光，输入电压：AV100-240V宽电压，亮度连续可调。 |
|
底部照明系统（选配） |
方形平行光 |
LED方形光，输入电压：AV100-240V宽电压，亮度连续可调。 |
|
视频显示系统规格 |
屏幕规格 |
21.5/23.8 |
|
屏幕比例 |
16：9 |
|
|
测量功能 |
图片拍摄 |
BMP/JPG/PNG |
|
存储方式 |
U盘 |
|
|
标识功能 |
点坐标、十字线、坐标线、文字注释 |
|
|
长度测量 |
直线、折线、曲线、圆弧、平行线距、点线距。 |
|
|
圆心距测量 |
两点定圆、三点定圆。 |
|
|
几何测量 |
线长、线间距、圆半径、同心圆。 |
|
|
几何面积 |
圆面积、方形、三角形、多边形。 |
|
|
夹角测量 |
内角、外角测量。 |
|
|
影像旋转 |
垂直旋转、水平旋转。 |
|
|
其他功能 |
文字编辑、注释 |
