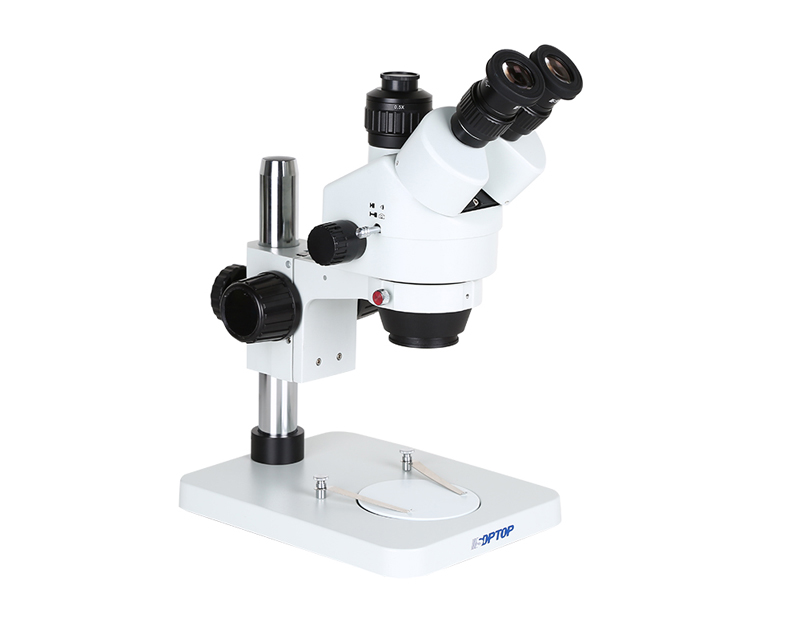

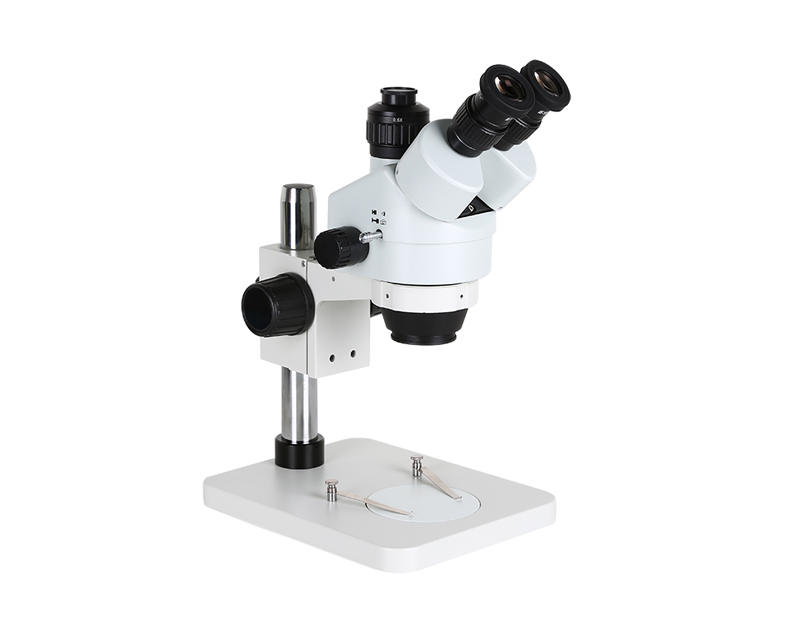

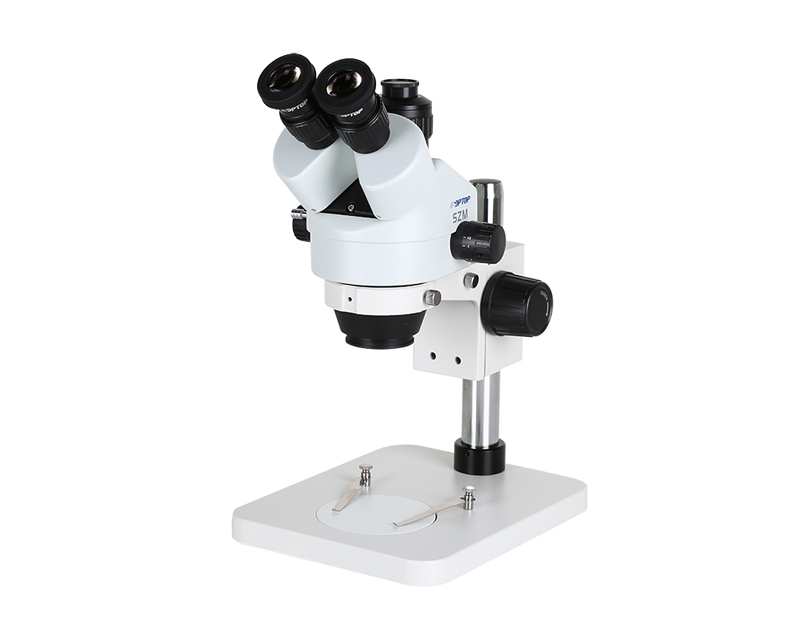

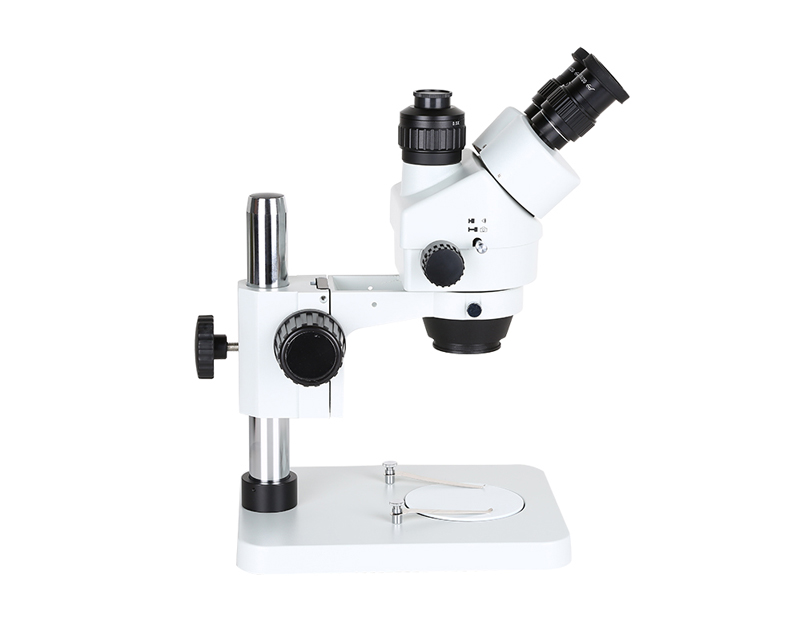

型号

SZMN45TR-B4

放大倍率

目镜观察：7.0X-45X 连续可调（标准配置10X目镜）

视频观察：                  （根据相机规格和显示屏大小而定）

观察头

45° 倾斜三目观察头，瞳距调节：54mm- 76mm，目镜筒视度可调，调节范围为±5屈光度，带倍率锁紧功能

目镜

高眼点大视场目镜WF10X/20mm

物镜

0. 7X-4.5X 连续变倍物镜, 工作距离100mm

摄像接口

0.5X摄像接筒，C 型接口，可调焦

调焦镜架

SZMA1 调焦镜架：

钢珠导轨式齿条调焦机构，调焦手轮松紧可调，升降范围50mm

立柱孔径：Φ32mm，镜体孔径：Φ76mm，中心距：155mm

底座

B4 立柱式小扇形平板底座：

立柱直径Φ32mm，长度230mm

底板尺寸: 273×210mm，Φ100mm 黑白台板

目镜

高眼点大视场目镜WF10X/20mm，测微尺

高眼点大视场目镜WF15X/15mm，可带测微尺

高眼点大视场目镜WF20X/10mm，可带测微尺

摄像接口

0.35X、0.65、1X摄像接筒，C 型接口，可调焦

辅助物镜

0.5X/165mm，0.75X/105mm，1.5X/45mm，2X/30mm

机架

一体式立臂型，带调焦镜架

底座

立柱式平板底座

立柱式大平板底座，（尺寸可定制）

万向支架

立柱式带光源底座

光源

LED环形灯、LED斜照灯、LED透射光源、光纤冷光源

相机

USB相机、HDMI相机、VGA相机

显示器

HDMI接口、VGA接口显示器

其他

小型移动平台、精密测量平台
