产品说明

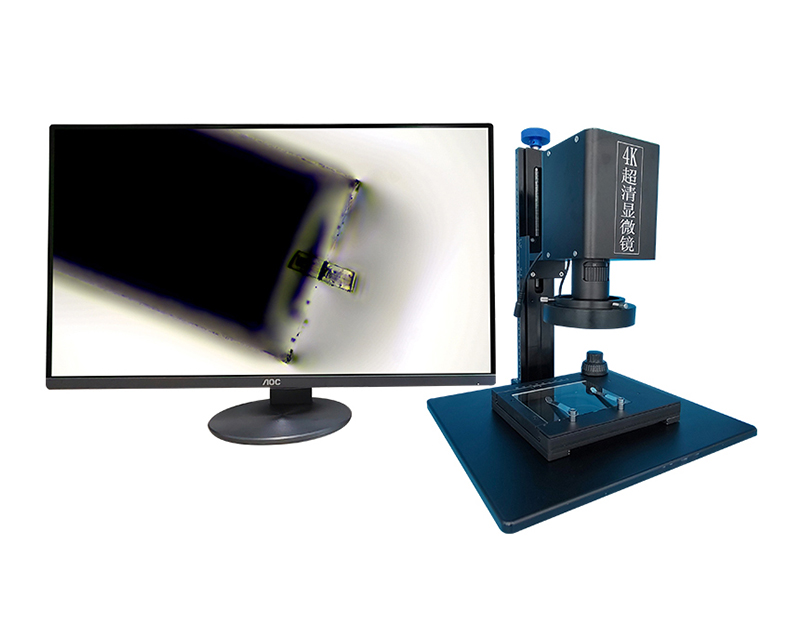

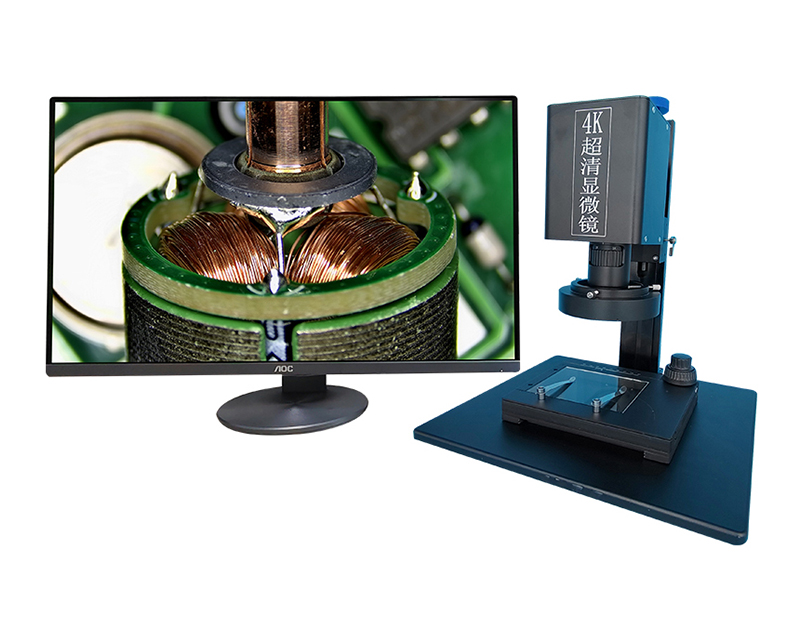

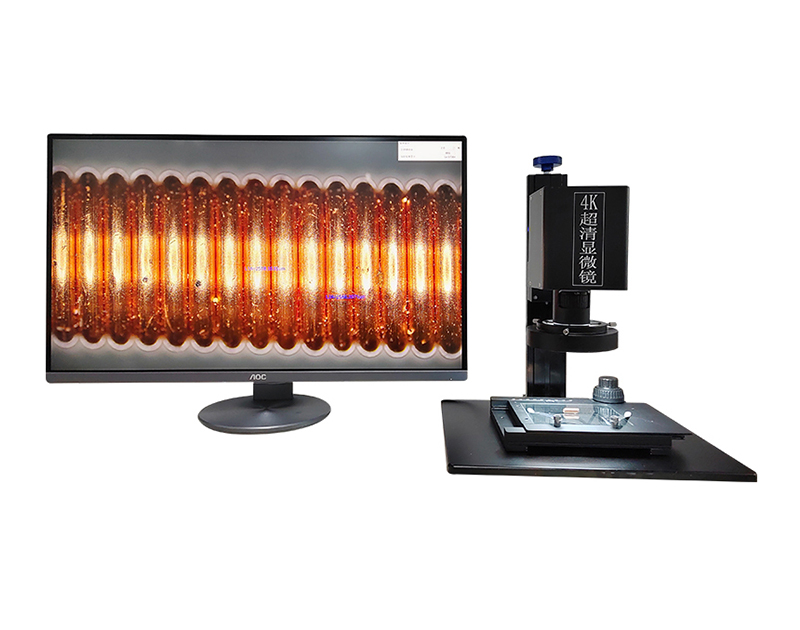

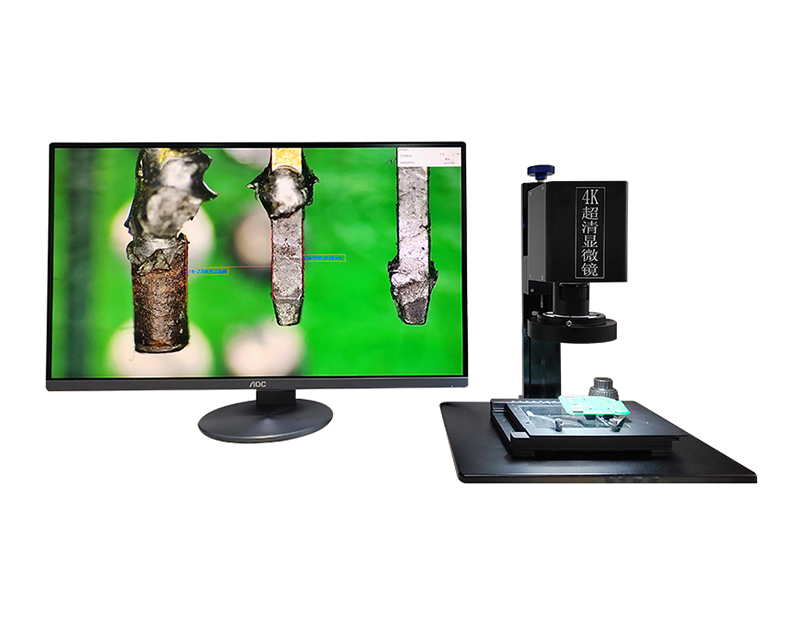

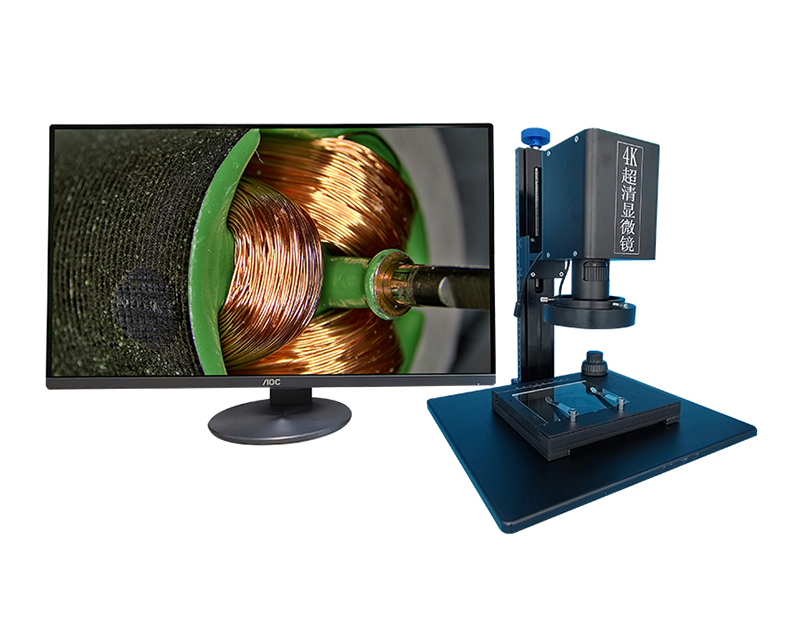

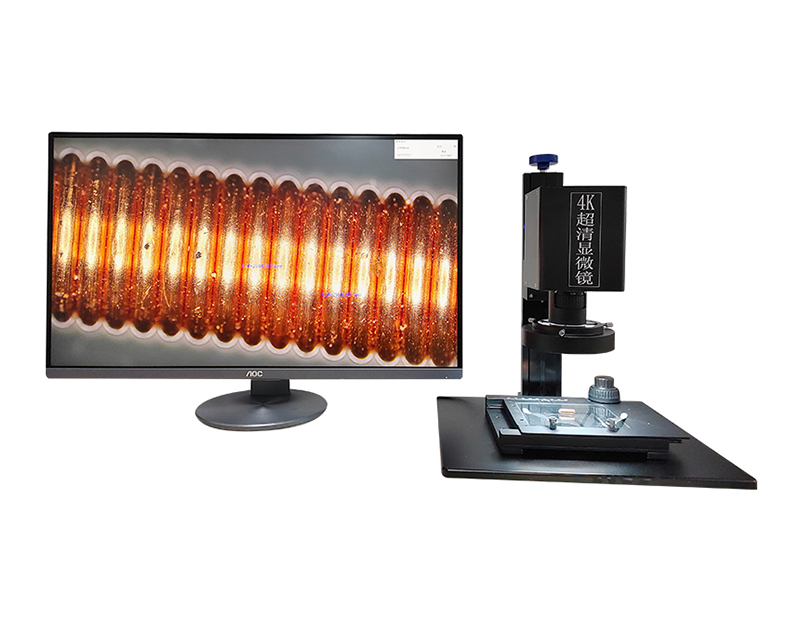

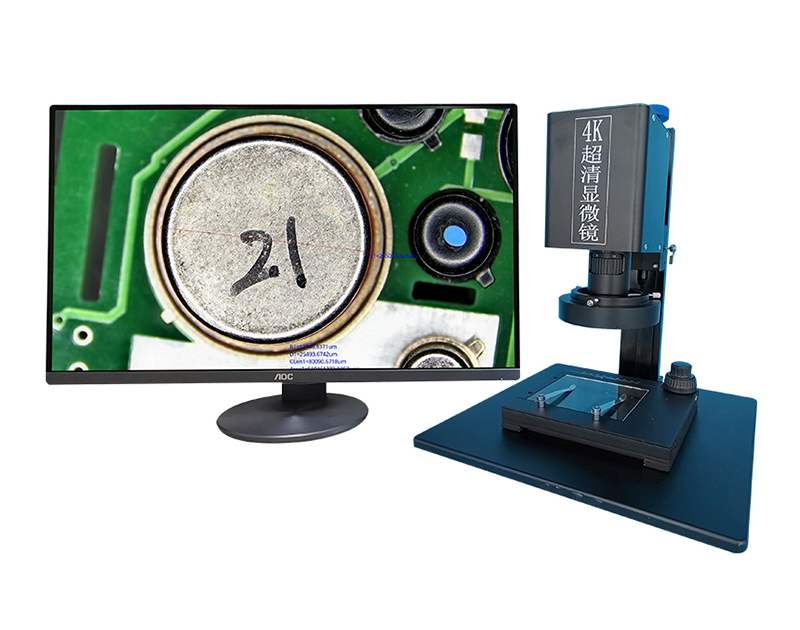

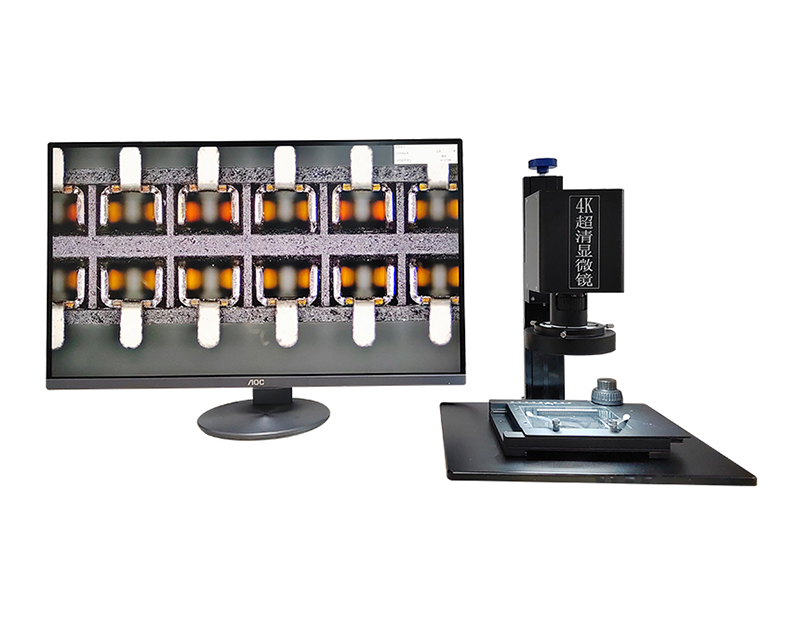

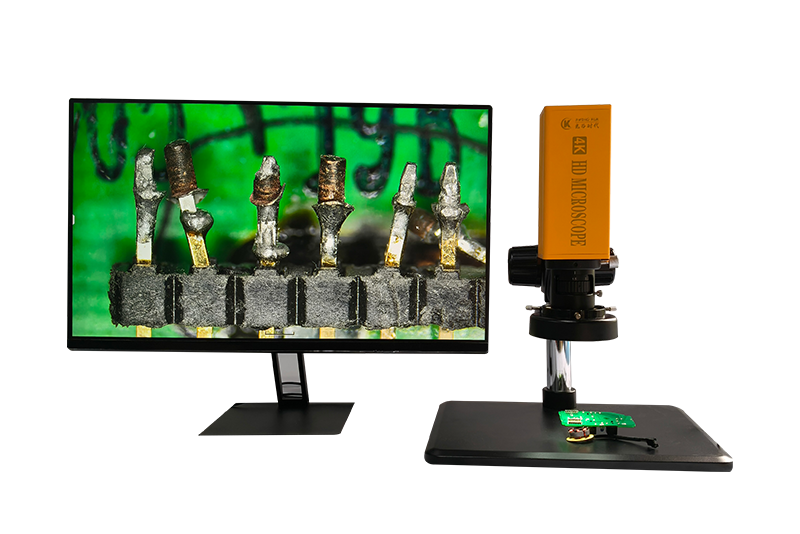

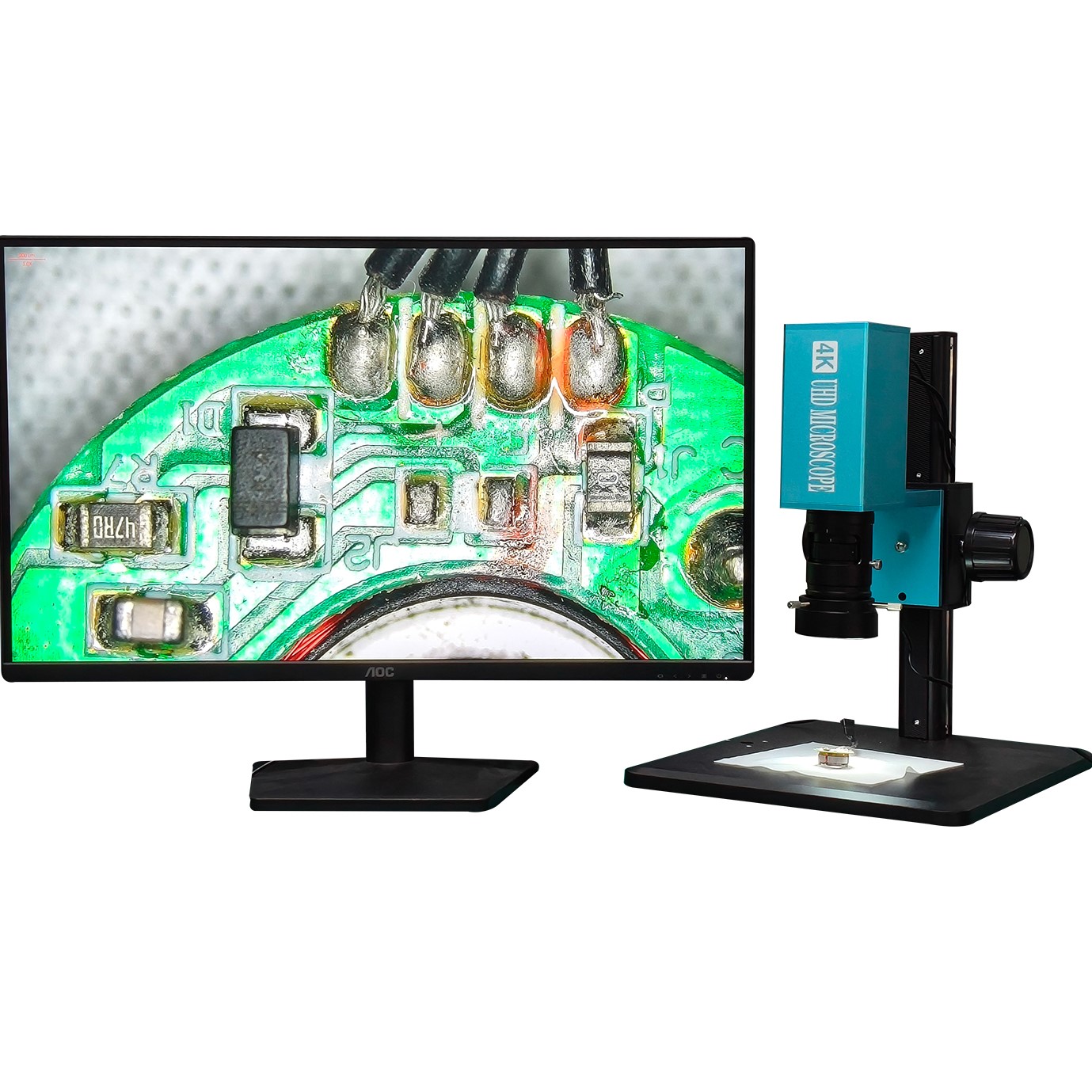

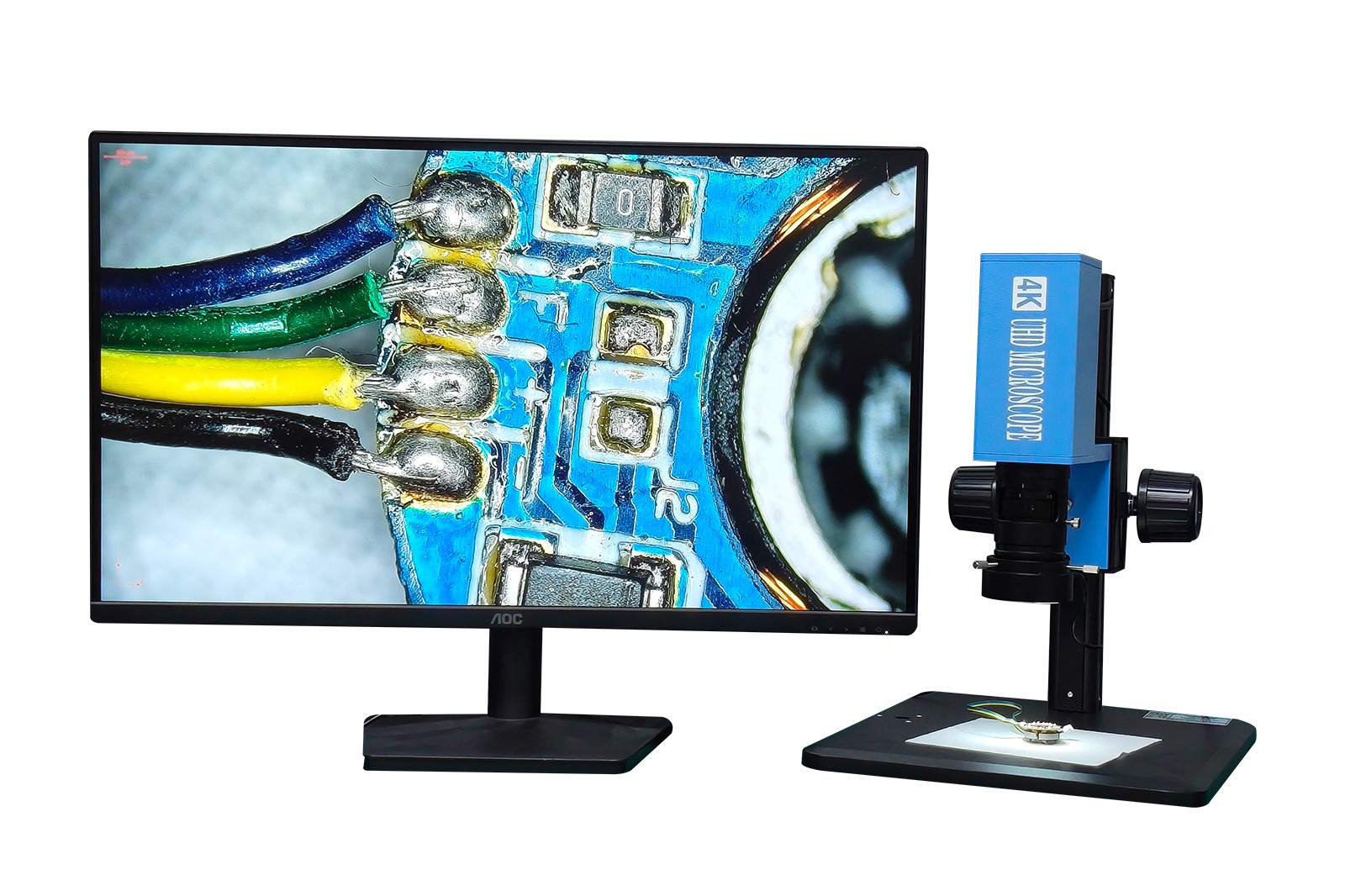

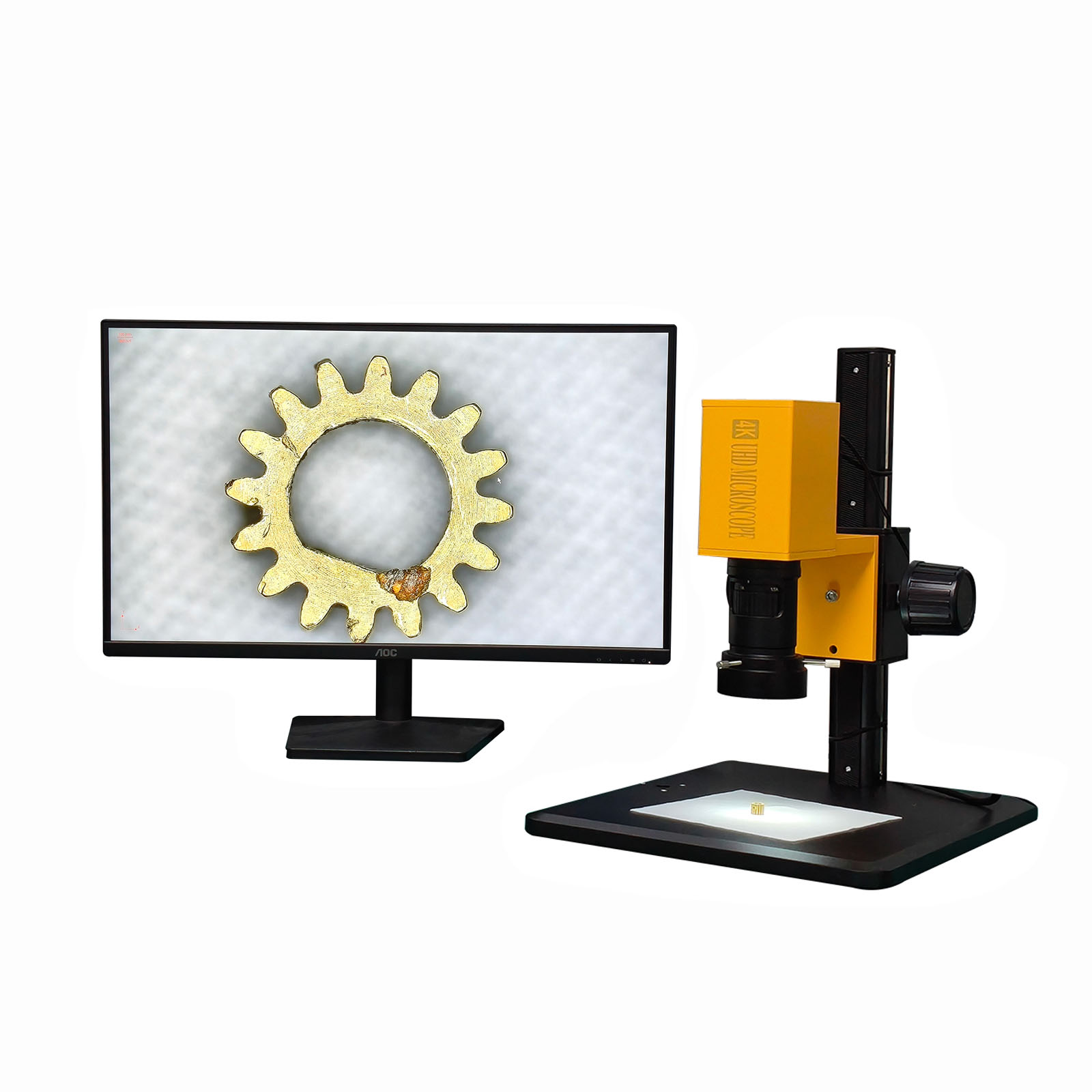

4K超高清测量显微镜系列显微镜是根据客户需求,由光谷设计,以数字图像显示的方式将传统显微镜下的图像更加直观的呈现在显示器上,有效的减轻使用人员因长时间观察而带来的用眼疲劳和长时间保持一个姿势造成的颈肩腰的损伤,同时,又可达到多人同时观察、讨论,便于企业6S管理。
4K超高清测量显微镜系列采用1080P高清影像,60FPS高速无拖影,HDMI数字高清输出,外接U盘存储(SD卡),显微镜相机内部自带LINUX操作系统,内置图像测量软件,抛开传统的电脑,自由实现拍照、录像、图像回看、图像对比、十字线、注释测量数据、图元保存、数据EXCEL导出、点间距、点线距、线间距、平行线、圆心距、点心距、角度、弧度、圆形、矩形、多边形、折线、圆边距等测量功能,以及智能寻边、局部放大、曝光值、亮度、增益、饱和度、对比度、清晰度、消反光、白平衡、自动曝光等。设计合理,操作简单,可满足大部分用户需求。
4K超高清测量显微镜系列是一款组合型显微镜,主要由五大部分组成:光学系统、工业相机成像系统、支架结构系统、照明系统及视频显示器部分。
主要功能
|
拍照 | 点击按钮后即可将页面拍照存储至存储设备。 | |
![]() |
录像 | 点击按钮开始录制,再次点击即可停止录制并存储至存储设备。 | |
![]() |
预览 | 点击按钮后跳转至存储设备查看拍照或录像内容。 | |
![]() |
设置 | 点击按钮后调出设置功能压面。 | |
![]() |
测量 | 点击按钮后可调出测量功能页面 |
光学系统规格 | 光学镜头 | DZ0745AT |
光学变倍比 | 01:06.7 | |
物镜倍率 | 0.7X-4.5X | |
摄像目镜倍率 | 1.0X | |
光学倍率 | 0.7X-4.5X | |
视频放大倍率 | 58X-373X/29X-181X/116X-746X可选 | |
视野范围 | 6*10.7--0.9*1.7mm | |
工作距离 | 105mm | |
中心距 | 120mm | |
CCD系统规格 | 分辨率 | 3840*2160P |
传感器尺寸 | SONY 1/1.8 | |
像元尺寸 | 3.75微米*3.75微米 | |
数据位数 | 12BIT | |
曝光方式 | 逐行曝光 | |
宽动态 | 三级 | |
SE | 三级边缘增强 | |
白平衡 | 手动/自动 | |
对焦方式 | 手动 | |
输出帧率 | 60fps | |
输出方式 | HDMI数字高清 | |
输出色彩 | 彩色/黑白 | |
电源输出 | 5V1A | |
固定支架系统规格 | 调焦镜架 | 粗动调焦手轮,调焦手轮松紧可调,升降行程0-105mm |
力臂式调焦 | 50*60*300mm | |
工作平台 | 320*285*32mm | |
照明系统规格 | 外接式光源 | LED环形光,输入电压:AV100-240V宽电压,亮度连续可调。 |
视频显示系统规格 | 屏幕规格 | 28 |
屏幕比例 | 16:09 | |
图像功能 | 图像冻结功能 | |
图像对比功能 | ||
测量功能 | 图片拍摄 | BMP/JPG |
存储方式 | U盘 | |
视频拍摄 | H264 | |
标识功能 | 点坐标、十字线、坐标线、文字注释 | |
长度测量 | 直线、折线、曲线、圆弧、平行线距、点线距。 | |
圆心距测量 | 两点定圆、三点定圆。 | |
几何测量 | 线长、线间距、圆半径、同心圆。 | |
几何面积 | 圆面积、方形、三角形、多边形。 | |
夹角测量 | 内角、外角测量。 | |
影像旋转 | 垂直旋转、水平旋转。 | |
其他功能 | 文字编辑、注释 |
|
坐标点:鼠标点击后,在界面中任意一点点击标记,显示坐标值
|
![]() |
圆半径测量:鼠标点击按钮后,在界面中任意一点点击确定圆心,第二次点击确定与圆心距离,测量显示为半径
|
![]() |
两点圆:鼠标点击按钮后,在界面中任意一点点击确定圆周上的点,第二次点击确定与点之间直径距离,测量显示为半径 |
![]() |
三点定圆:鼠标点击按钮后,在界面中任意一点点击确定圆周上的点,第二次点击确定与点之间直径距离,第三次点击在圆周上确定与第二点距离,测量显示为半径 |
![]() |
十字线:鼠标点击按钮后,在界面中任意一点点击标记,显示水平与垂直于点的直线和点的坐标值 |
![]() |
直线:鼠标点击按钮后,在界面中任意一点点击确定起点,第二次点击确定起点与终点距离,测量直线长度
|
![]() |
圆心距:鼠标点击按钮后可选择三种绘圆方法,依照上诉绘圆方法绘圆,测量两圆圆心距离
|
![]() |
同心圆:鼠标点击按钮后,在界面中任意一点点击确定圆心,第二次点击确定与圆心距离,第三次点击确定与圆心距离,测量两圆半径 |
|
折线测量:鼠标点击按钮后,在界面中任意一点点击确定起点,第二次点击确定起点与终点距离并转为新直线起点,测量显示为总长度
|
![]() |
角度测量:鼠标点击按钮后,在界面任意一点点确定起点,第二次点击确定直线,第三次点击确定与第二点之间直线,测量两直线之间夹角角度 |
![]() |
点线距:鼠标点击按钮后,在界面任意一点点击确定起点,第二次点击确定直线,第三次点击确定与直线垂直距离,测量垂直直线长度 |
![]() |
矩形:鼠标点击按钮后,在界面中任意一点点击确定直角位置,第二次点击确定矩形面积,测量矩形所占面积
|
![]() |
曲线测量:鼠标点击按钮后,在界面中任意一点点击确定起点,鼠标经过路径为长度,第二次点击确定終点,测量画线长度 |
![]() |
弧长测量:鼠标点击按钮后,在界面中任意一点点击确定起点,第二次点击确定直线,第三点确定与第二点直线,经过三点孤度大小,测量反正弦函数与半径
|
![]() |
平行线:鼠标点击按钮后,在界面中任意一点点击确定起点,第二次点击确定直线,第三次点击确定平行直线位置,测量两条平行线之间距离 |
![]() |
多边形:鼠标点击按钮后,在界面中任意一点点击确定一角,每点击一次即增加一角,测量多边形所占面积。 |
|
注释:鼠标点击按鈕后,调出选框进行字符注释. |
![]() |
坐标系:鼠标点击按钮后,界面中心为原点,显示水平与垂直于原点的直线,显示刻度 |
![]() |
完成:鼠标点击按钮后,完成当前测量工具的使用。 |
![]() |
删除:点击后,调出删除工具,点击界面测量即可删除 |
![]() |
删除全部:点击后,删除界面所有测量数据 |
![]() |
截屏:点击后,将界面截屏保存至存储空间。 |
软件界面介绍
|
自动曝光 |
鼠标点击自动设定快门速度和光圈值的开关 |
![]() |
曝光 |
鼠标左右调节快门速度 |
![]() |
白平衡 |
鼠标点击框选择自动与一键校准白平衡基准点 |
![]() |
抗闪烁 |
根据市电频率鼠标点击圆框选择抗闪烁频率50Hz或60Hz |
![]() |
复位 |
鼠标点击将页面设置恢复为默认设置 |
![]() |
对比度 |
鼠标左右调整白色画面的亮度来増加对比度 |
![]() |
饱和度 |
鼠标左右调整色彩的鲜艳程度 |
|
亮度 |
鼠标左右调整画面的明亮程度 |
![]() |
锐度 |
鼠标左右调整图像边缘的对比度,最左边为自动 |
![]() |
降噪 |
鼠标左右调整图像降噪,最左边为自动 |
![]() |
红 |
鼠标左右调整图像中三原色红色数值大小 |
![]() |
绿 |
鼠标左右调整图像中三原色绿色数值大小 |
![]() |
蓝 |
鼠标左右调整图像中三原色蓝色数值大小 |
![]() |
色温 |
鼠标左右调整发射的光的颜色时的温度 |
|
放大 |
鼠标点击按钮放大画面中图像 |
![]() |
水平镜像 |
鼠标点击按钮图像水平对称翻转 |
![]() |
单色图像 |
鼠标点击按钮将彩色图像转换为高质量黑白图像 |
![]() |
HDR |
鼠标点击按钮开启高动态范围图像模式 |
![]() |
缩小 |
鼠标点击按钮缩小画面中图像 |
![]() |
垂直镜像 |
鼠标点击按钮图像垂直对称翻转 |
![]() |
图像静止 |
鼠标点击按钮将画面中图像静止 |
|
图像对比 |
鼠标点击按钮将图像与拍照图片进行对比 |
![]() |
选择网格 |
鼠标点击按钮选择网格图层,共八个图层选择 |
![]() |
网格开关 |
鼠标点击按钮进行网格开关 |
![]() |
复位网格 |
鼠标点击按钮复位当前图层网格 |
![]() |
保存网格 |
鼠标点击按钮保存当前图层网格 |
![]() |
选择线 |
鼠标点击按钮选择线条,横线八条,竖线八条,共十六条 |
![]() |
线开关 |
鼠标点击按钮进行所选线条开关 |
![]() |
线色 |
鼠标点击按钮改变所选线条颜色,共九种颜色选择 |
![]() |
线宽 |
鼠标点击按钮改变所选线条粗细,共四种粗细选择 |
