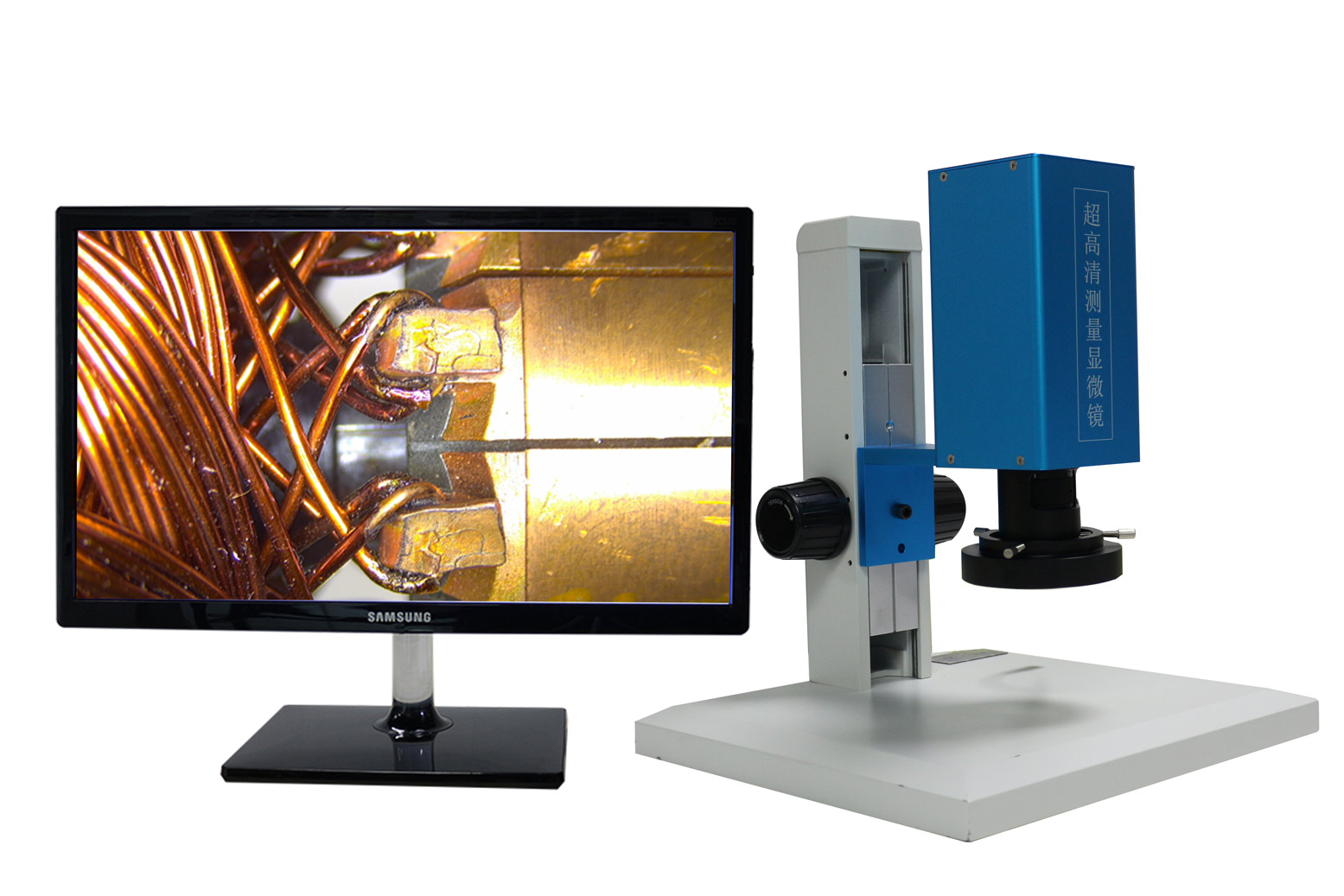

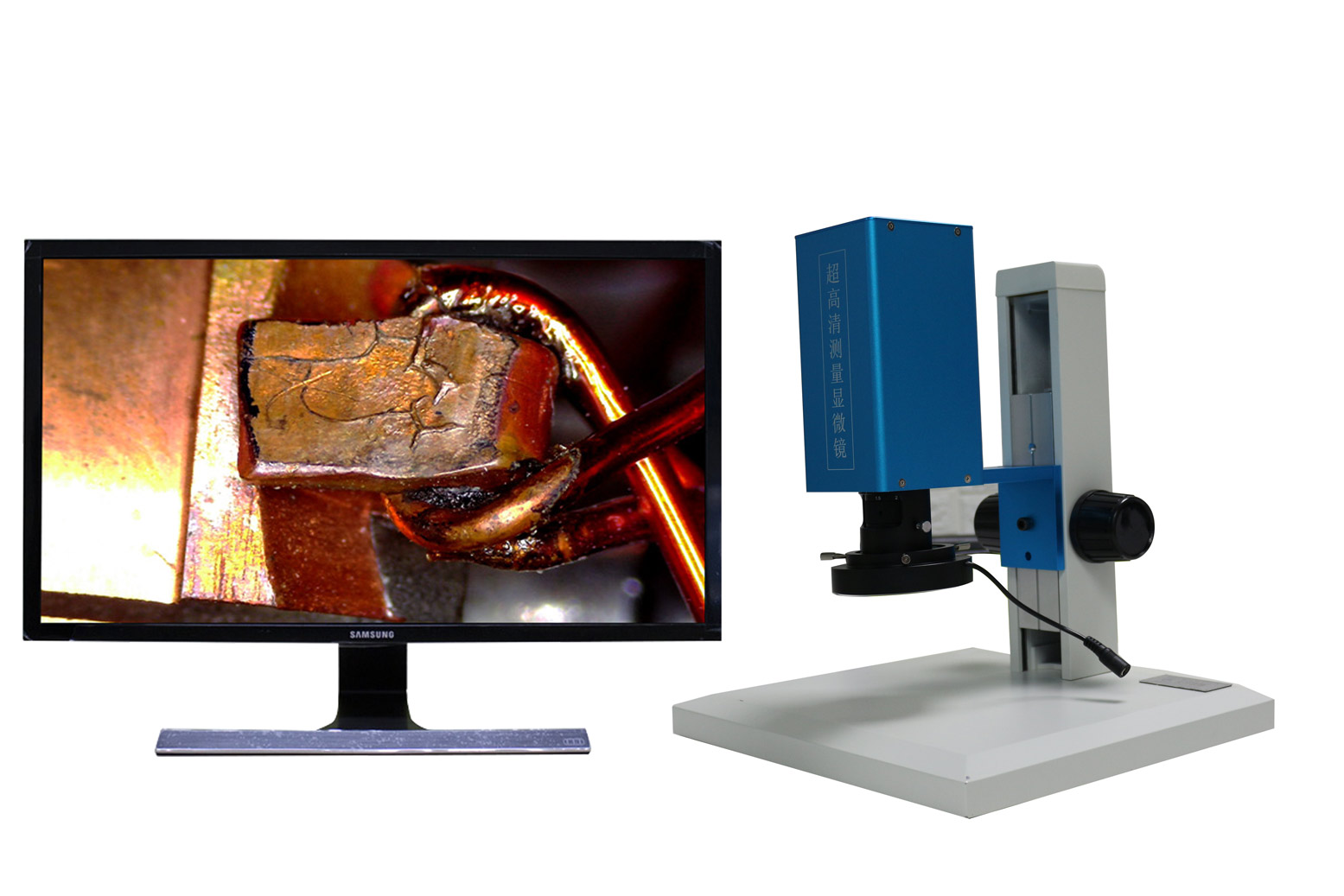

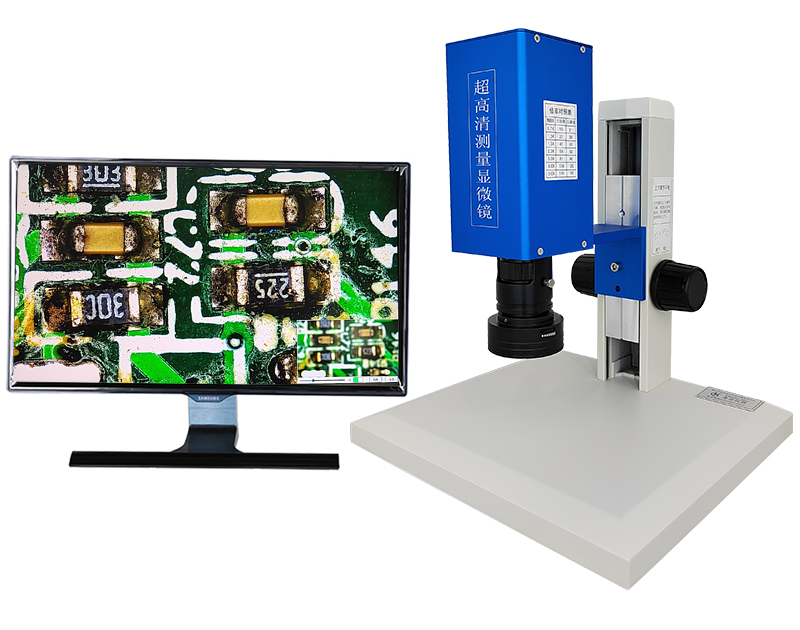

产品说明
图像采集系统
采用国产海思高清200万像素，1080P分辨率，HDMI输出，60/fps高速图像摄取，绝无拖影、延时现象；新增抑制强反光功能，满足高反光产品的观察，可以减少反光的情况；边缘轮廓增强模式，提升体图象的清晰度，使得图像呈现的更加清晰立体。可拍照、测量、图像对比存储功能。
光学系统
无穷远光学系统，变倍比1：7.15，物镜变倍范围0.7x~5.0x，标准工作距离105mm；采用模块化设计，可选配CCD接筒或附加物镜，满足从21x~150x的放大倍率的选择。
立柱式支架
标配立柱式支架，底座尺寸320*285*32mm，立柱高300mm，升降范围可以达280mm调焦范围105mm，可满足超大工件的观察，可根据需求选配二维移动平台和底部光源。
光源
5W高亮度LED环形光源，亮度可调，10万个小时超长寿命，发热少，灯光柔和自然无频闪.
显示器
配置AOC23.8/21.5英寸高清显示器，采用HDMI高清输出，1080P实时分辨率，屏幕采用IPS技术，色彩呈现更加绚丽真实，还原最真实的产品特征。
|
主要功能 |
||
|
|
拍照 |
点击按钮后即可将页面拍照存储至存储设备。 |
|
|
预览 |
点击按钮后跳转至存储设备查看拍照或录像内容。 |
|
|
设置 |
点击按钮后调出设置功能页面。 |
|
|
测量 |
点击按钮后可调出测量功能页面 |
|
光学系统规格 |
光学镜头 |
5C |
|
光学变倍比 |
1:7.15 |
|
|
物镜倍率 |
0.7X-5.0X |
|
|
摄像目镜倍率 |
0.4X |
|
|
光学倍率 |
0.28X-2.0X |
|
|
视频放大倍率 |
24X-170X/26X-190X
|
|
|
视野范围 |
2*3.5-13.7*24.5mm |
|
|
工作距离 |
105mm |
|
|
中心距 |
120mm |
|
|
CCD系统规格 |
分辨率 |
1920*1080P |
|
传感器尺寸 |
海思 1/3
|
|
|
像元尺寸 |
2.75微米*2.75微米 |
|
|
数据位数 |
12BIT |
|
|
曝光方式 |
逐行曝光 |
|
|
HDR |
三级增强 |
|
|
SE |
三级边缘增强 |
|
|
白平衡 |
手动/自动 |
|
|
对焦方式 |
手动 |
|
|
输出帧率 |
60fps |
|
|
输出方式 |
HDMI数字高清 |
|
|
输出色彩 |
彩色/黑白 |
|
|
电源输出 |
12V1A |
|
|
固定支架系统规格 |
调焦镜架 |
粗动调焦手轮，调焦手轮松紧可调，升降行程0-105mm |
|
力臂式支架 |
50*60*300mm |
|
|
工作平台 |
320*285*32mm |
|
|
照明系统规格 |
外接式光源 |
LED环形光，输入电压：AV100-240V宽电压，亮度连续可调。 |
|
视频显示系统规格 |
屏幕规格 |
21.5/23.8英寸 |
|
屏幕比例 |
16：9 |
|
|
测量功能 |
图片拍摄 |
BMP/JPG/PNG |
|
存储方式 |
U盘 |
|
|
标识功能 |
点坐标、十字线、坐标线、文字注释 |
|
|
长度测量 |
直线、折线、曲线、圆弧、平行线距、点线距。 |
|
|
圆心距测量 |
两点定圆、三点定圆。 |
|
|
几何测量 |
线长、线间距、圆半径、同心圆。 |
|
|
几何面积 |
圆面积、方形、三角形、多边形。 |
|
|
夹角测量 |
内角、外角测量。 |
|
|
影像旋转 |
垂直旋转、水平旋转。 |
|
|
其他功能 |
文字编辑、注释 |
测量界面说明
|
|
坐标点:鼠标点击后，在界面中任意一点点击标记，显示坐标值
|
|
圆半径测量:鼠标点击按钮后，在界面中任意一点点击确定圆心，第二次点击确定与圆心距离，测量显示为半径
|
|
|
两点圆:鼠标点击按钮后，在界面中任意一点点击确定圆周上的点，第二次点击确定与点之间直径距离，测量显示为半径 |
|
三点定圆:鼠标点击按钮后，在界面中任意一点点击确定圆周上的点，第二次点击确定与点之间直径距离，第三次点击在圆周上确定与第二点距离，测量显示为半径 |
|
|
十字线:鼠标点击按钮后，在界面中任意一点点击标记，显示水平与垂直于点的直线和点的坐标值 |
|
直线:鼠标点击按钮后，在界面中任意一点点击确定起点，第二次点击确定起点与终点距离，测量直线长度
|
|
|
圆心距:鼠标点击按钮后可选择三种绘圆方法，依照上诉绘圆方法绘圆，测量两圆圆心距离
|
|
同心圆:鼠标点击按钮后，在界面中任意一点点击确定圆心，第二次点击确定与圆心距离，第三次点击确定与圆心距离，测量两圆半径 |
|
|
折线测量:鼠标点击按钮后，在界面中任意一点点击确定起点，第二次点击确定起点与终点距离并转为新直线起点，测量显示为总长度
|
|
角度测量:鼠标点击按钮后，在界面任意一点点确定起点，第二次点击确定直线，第三次点击确定与第二点之间直线，测量两直线之间夹角角度 |
|
|
点线距:鼠标点击按钮后，在界面任意一点点击确定起点，第二次点击确定直线，第三次点击确定与直线垂直距离，测量垂直直线长度 |
|
矩形:鼠标点击按钮后，在界面中任意一点点击确定直角位置，第二次点击确定矩形面积，测量矩形所占面积
|
|
|
曲线测量:鼠标点击按钮后，在界面中任意一点点击确定起点，鼠标经过路径为长度，第二次点击确定終点，测量画线长度 |
|
弧长测量:鼠标点击按钮后，在界面中任意一点点击确定起点，第二次点击确定直线，第三点确定与第二点直线，经过三点孤度大小，测量反正弦函数与半径
|
|
|
平行线:鼠标点击按钮后，在界面中任意一点点击确定起点，第二次点击确定直线，第三次点击确定平行直线位置，测量两条平行线之间距离 |
|
多边形:鼠标点击按钮后，在界面中任意一点点击确定一角，每点击一次即增加一角，测量多边形所占面积。 |
|
|
注释:鼠标点击按鈕后，调出选框进行字符注释. |
|
坐标系:鼠标点击按钮后，界面中心为原点，显示水平与垂直于原点的直线，显示刻度 |
|
|
完成:鼠标点击按钮后，完成当前测量工具的使用。 |
|
删除:点击后，调出删除工具，点击界面测量即可删除 |
|
|
删除全部:点击后，删除界面所有测量数据 |
|
截屏:点击后，将界面截屏保存至存储空间。 |
软件界面介绍
|
|
自动曝光 |
鼠标点击自动设定快门速度和光圈值的开关 |
|
|
曝光 |
鼠标左右调节快门速度 |
|
|
白平衡 |
鼠标点击框选择自动与一键校准白平衡基准点 |
|
|
抗闪烁 |
根据市电频率鼠标点击圆框选择抗闪烁频率50Hz或60Hz |
|
|
复位 |
鼠标点击将页面设置恢复为默认设置 |
|
|
对比度 |
鼠标左右调整白色画面的亮度来増加对比度 |
|
|
饱和度 |
鼠标左右调整色彩的鲜艳程度 |
|
|
亮度 |
鼠标左右调整画面的明亮程度 |
|
|
锐度 |
鼠标左右调整图像边缘的对比度，最左边为自动 |
|
|
降噪 |
鼠标左右调整图像降噪，最左边为自动 |
|
|
红 |
鼠标左右调整图像中三原色红色数值大小 |
|
|
绿 |
鼠标左右调整图像中三原色绿色数值大小 |
|
|
蓝 |
鼠标左右调整图像中三原色蓝色数值大小 |
|
|
色温 |
鼠标左右调整发射的光的颜色时的温度 |
|
|
放大 |
鼠标点击按钮放大画面中图像 |
|
|
水平镜像 |
鼠标点击按钮图像水平对称翻转 |
|
|
单色图像 |
鼠标点击按钮将彩色图像转换为高质量黑白图像 |
|
|
HDR |
鼠标点击按钮开启高动态范围图像模式 |
|
|
缩小 |
鼠标点击按钮缩小画面中图像 |
|
|
垂直镜像 |
鼠标点击按钮图像垂直对称翻转 |
|
|
图像静止 |
鼠标点击按钮将画面中图像静止 |
|
|
图像对比 |
鼠标点击按钮将图像与拍照图片进行对比 |
|
|
选择网格 |
鼠标点击按钮选择网格图层，共八个图层选择 |
|
|
网格开关 |
鼠标点击按钮进行网格开关 |
|
|
复位网格 |
鼠标点击按钮复位当前图层网格 |
|
|
保存网格 |
鼠标点击按钮保存当前图层网格 |
|
|
选择线 |
鼠标点击按钮选择线条，横线八条，竖线八条，共十六条 |
|
|
线开关 |
鼠标点击按钮进行所选线条开关 |
|
|
线色 |
鼠标点击按钮改变所选线条颜色，共九种颜色选择 |
|
|
线宽 |
鼠标点击按钮改变所选线条粗细，共四种粗细选择 |
